隔膜泵又稱控制泵，是上世紀七十年代在往復式活塞泵的基礎上，增加隔膜室演變而來的。是一種新型輸送機械，是目前G內新穎的一種泵類。它與普通泵類不同的是，它是執行器的主要類型，通過接受調制單元輸出的控制信號，借助動力操作去改變流體流量，常借助的動力有空氣，電動裝置，液體介質等。


　　主要材質

　　隔膜泵又稱控制泵，是執行器的主要類型，通過接受調節控制單元輸出的控制信號，借助動力操作去改變流體流量。隔膜泵在控制過程中的作用是接受調節器或計算機的控制信號，改變被調介質的流量，使被調參數維持在所要求的范圍內，從而達到生產過程的自動化。如果把自動調節系統與人工調節過程相比較，檢測單元是人的眼睛，調節控制單元是人的大腦，那么執行單元—隔膜泵就是人的手和腳。要實現對工藝過程某一參數如溫度、壓力、流量、液位等的調節控制，都離不開隔膜泵。氣動隔膜泵其常用的有五種材質：塑料、鋁合金、鑄鐵、不銹鋼、特氟龍。電動隔膜泵有其中四種材質：塑料、鋁合金、鑄鐵、不銹鋼。隔膜泵膜片根據不同液體介質分別采用丁腈橡膠、氯丁橡膠、氟橡膠、聚四氟乙烯、聚四六乙烯等安置在各種特殊場合，用來抽送各種介質以滿足需要。

　　組合形式

　　組合形式有4種即正正(氣關型)、正反(氣開型)、反正(氣開型)、反反(氣關型)考慮因素：a)工藝生產安全;b)介質的特性;c)保證產品質量，經濟損失Z小。

　　流量特性

　　隔膜泵的流量特性是指介質流過閥門的相對流量與位移(閥門的相對開度)間的關系，理想流量特性主要有直線、等百分比(對數)、拋物線和快開等4種。常用的理想流量特性只有直線、等百分比(對數)、快開三種。具體從以下幾方面考慮：①從調節系統的調節質量分析并選擇;②從工藝配管情況考慮;③從負荷變化情況分析。

       隔膜泵工作原理

　　隔膜泵靠壓縮空氣驅動。定向空氣分配閥和導向閥，稱為：“氣室”，都設置在泵的中心部位。介質流動通過兩個匯流管和外隔膜室，稱為“介質室”。通常止回閥(球型或片型)都設置在每個外隔膜室的頂部或底部或共用一匯流管。這兩個外隔膜室靠吸口和出口接頭連接起來，泵是自吸的。

　　在操作中，空氣分配閥交替控制每隔隔膜的增壓。在每次沖程后，閥將自動變換位置，使空氣得以切換至另一隔膜室，使兩邊隔膜室形成交替的吸液和壓送沖程，隔膜在平行路徑里移動，空氣閥無油潤滑油需求，這就是S選的運行方式;潔凈、干燥的空氣更能提高泵的性能。

　　隔膜泵的類別

　　1.氣動單隔膜泵

　　原理氣動隔膜泵采用壓縮空氣為動力源，是一種由膜片往復變形造成容積變化的容積泵，其工作原理近似于柱塞泵。氣動隔膜泵其有四種材質：工程塑料、鋁合金、鑄鐵、不銹鋼。氣動隔膜泵根據不同液體介質分別采用丁腈橡膠、氯丁橡膠、氟橡膠、聚四氟乙烯、聚四六乙烯。丁腈橡膠主要應用于石化及含油的液體，彈性壽命佳。溫度限制：-12.2℃to+82.2℃，+10°Fto+180°F。氯丁橡膠廣泛使用于沒有腐蝕性的應用。具有壽命長及低成本的特性;溫度限制：-17.7℃to+93.3℃，0°Fto+200°F。氟化橡膠應用于G高溫的情況下，效果很好?？捎糜诓糠炙峒皦A的產品。但成本高且壽命較短。溫度限制：-40℃to+175.7℃，-40°Fto+350°F。

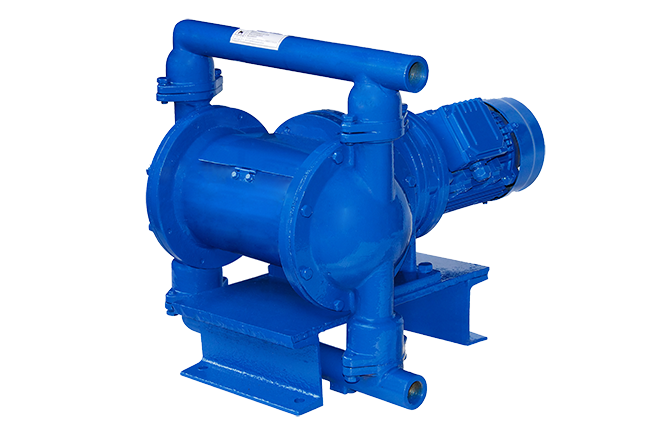

　　2.電動隔膜泵

　　原理電動隔膜泵上的電機通過減速箱帶動左右兩端柱塞上面的隔膜一前一后往復運動。在左右兩個泵腔內，裝有上下四個單向球閥隔膜的運動，造成工作腔內的容積的改變，迫使四個單向球閥交替地開啟和關閉，從而將液體不斷地吸入和排出。

　　雙作用是指活塞的兩端面均是工作面，曲軸每旋轉一周，每個活塞端面完成一次工作過程。但是由于一個活塞有兩個工作面，實際完成了兩個工作過程(一邊排氣、另一邊吸氣)雙缸雙作用隔膜泵是煤化工領域水煤漿輸送的關鍵設備,雙缸雙作用隔膜泵動力端主要由主動軸和皮帶輪等關鍵部件所組成。

　　三缸單作用是指三個缸的活塞只有一個工作面，曲軸每旋轉一周，每個缸只完成一個工作過程。大型三缸單作用隔膜泵是長距離管道輸送領域中固-液兩相流體輸送的核心設備。

　　3.氣動雙隔膜泵

　　原理氣動雙隔膜泵采用壓縮空氣、氮?dú)饣蛱烊粴庾鳛閯?dòng)力。主定向(氣動)控制閥將壓縮空氣分配至氣體腔室，向隔膜的內表面上施加均勻壓力。同時排出的氣體從泵另一側后方通過氣閥組件導向端口排出。氣動雙隔膜泵通過行程機械拉動吸入隔膜的移動氣動雙隔膜泵的內板與對準的驅動柱塞發生接觸，移動導向閥芯。導向閥激活后，便向主定向氣閥的另一端發出壓力信號，氣動雙隔膜泵使壓縮空氣方向改向內部腔室的另一側如此反復運動完成介質的連續輸送。

　　隔膜泵的特點

　　1.氣動單隔膜泵

　　(1)泵不會過熱，無有害氣體排出。

　　(2)不會產生電火花。

　　(3)不容易被堵。

　　(4)對物料的攪動Z小，適用于不穩定物質的輸送。

　　(5)流量可調節，可以在物料出口處加裝節流閥來調節流量。

　　(6)具有自吸的功能。

　　(7)可以空運行，而不會有危險。

　　(8)可以潛水工作。

　　(9)可以輸送的流體G為廣泛，從低粘度的到高粘度的，從腐蝕性得到粘稠的。

　　(10)沒有復雜的控制系統，沒有電纜、保險絲等。

　　(11)體積小、重量輕，便于移動。

　　(12)無需潤滑所以維修簡便，不會由于滴漏污染工作環境。

　　(13)泵始終能保持高效，不會因?yàn)槟p而降低。

　　(14)很好的能量利用，當關閉出口，泵自動停機。

　　(15)沒有動密封，維修簡便避免了泄漏。工作時無死點。

　　2.電動隔膜泵

　　(1)不需灌引水，自吸能力達7米以上。

　　(2)通過性能好，直徑在10毫米以下的顆粒、泥漿等均可以毫不費力地通過。

　　(3)由于隔膜將被輸送介質和傳動機械件分開，所以介質JD不會向外泄漏。且泵本身無軸封，使用壽命大大延長。

　　(4)體積小重量輕：由于采用了行星擺線傳動結構，故使泵型獲得小尺寸如與同類型泵來比較，其體積重量均下降一半左右。

　　(5)泵體介質流經部份，可根據用戶要求，分為鑄鐵、不銹鋼、襯膠、電機分為普通式、防爆式、調速式。

　　3.氣動雙隔膜泵

　　氣動雙隔膜泵的特點和單隔膜泵的類似，只不過雙隔膜泵指雙吸液腔，單隔膜泵就一個吸液腔。但是，隔膜泵壓力無法提高，被氣源壓力限制。隔膜泵流量通常不會太大，多數應用在小系統中。跟傳統用在大流量的離心泵還是有使用場合上的不同。

　　隔膜泵的選型

　　隔膜泵的閥體類型選擇是隔膜泵選擇中Z重要的環節。隔膜泵閥體種類很多，常用的有直通單座、直通雙座、角形、隔膜、小流量、三通、偏心旋轉、蝶形、套筒式、球形等10種。在選擇閥門之前，要對控制過程的介質、工藝條件和參數進行細心的分析，收集足夠的數據，了解系統對隔膜泵的要求，根據所收集的數據來確定所要使用的閥門類型。在具體選擇時，可從以下幾方面考慮：

　　(1)閥芯形狀結構主要根據所選擇的流量特性和不平衡力等因素考慮。

　　(2)耐磨損性。當流體介質是含有高濃度磨損性顆粒的懸浮液時，閥芯、閥座接合面每一次關閉都會受到嚴重摩擦。因此閥門的流路要光滑，閥的內部材料要堅硬。

　　(3)耐腐蝕。由于介質具有腐蝕性，在能滿足調節功能的情況下，盡量選擇結構簡單閥門。

　　(4)介質的溫度、壓力。當介質的溫度、壓力高且變化大時，應選用閥芯和閥座的材料受溫度、壓力變化小的閥門。

　　(5)防止閃蒸和空化。閃蒸和空化只產生在液體介質。在實際生產過程中，閃蒸和空化不僅影響流量系數的計算，還會形成振動和噪聲，使閥門的使用壽命變短，因此在選擇閥門時應防止閥門產生閃蒸和空化。

      隔膜泵應用場所

       由于隔膜泵擁有傳統泵一些無法比擬的特點，隔膜泵自從誕生以來正逐步侵入其他泵的市場，并占有一部分比例。在噴漆、陶瓷業中隔膜泵已占有JD的主導地位。而在其他的一些行業中，像環保、廢水處理、建筑、排污、精細化工中正在擴大它的市場份額，并具有其他泵不可替代的地位。隔膜泵對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡。在易燃易爆的環境中用氣動泵可靠且成本低，如燃料、火藥、炸藥的輸送。在工地惡劣的地方，如建筑工地、工礦的廢水排放環境下依舊能穩定工作。

　　結語

　　以上知識由上海沈泉泵閥制造有限公司為您提供，如還需要了解更多關于隔膜泵的知識，我們推薦您到我們公司的隔膜泵行業新聞了解。我們會不斷的持續更新大量有關隔膜泵的相關知識。希望我們的內容可以對您有所幫助!
