PRODUCT CENTER隔膜泵實物圖
PUMP PHYSICAL
? ? ? ? 圖1：空氣經由氣閥壓縮進入空氣室B之背面，由膜片擠壓液室。此種以空氣驅動的方式可免除一般活塞驅動之機械應力，從而顯著地延長膜片的壽命。在壓縮空氣將空氣室B推離中心體時，另一端之空氣室A同時被連結之中心軸拉向中心體，此時，空氣室A背面之空氣由出口排放到泵體外。如此使B室形成真空狀態，因而能靠外面大氣壓力之作用將流體由入口支管將閥球推離閥座使流體能自由地進入B室直至填滿。
圖2：當受空氣擠壓之空氣室B達到其位移極限時，空氣?閥會將空氣引導至空氣室A之背面，同樣形成擠壓力而使其推離中心體，同時將連結的空氣室B拉回中心體，此時空氣室A之驅動所產生的液壓將入口閥球推回閥座，同時將出口閥球推離閥座使流體能被擠壓而從出口排出泵體?外?？諝馐?span lang="EN-US">B被拉回中心體這個動作使A室形成真空狀態，因而能靠大氣壓力作用將流體由入口支管將閥球推離閥座而進入A室直至填滿。
當膜片之運動完成時，空氣閥再次引導空氣至空氣室B之背面，同時空氣室A做空氣排放動作。在泵回復到?原啟動狀態時，泵內的兩個膜片各自完成了一個空氣排放或流體排放的過程。這構成了一個循環泵送過程。依使用狀況，泵通過數次完全的循環泵送動作而使泵達到?自吸狀態。
優勢所在
1、QBK氣動雙隔膜泵具有簡單，高可靠設計設計的空氣轉向閥;
2、換向閥為三向先導閥，能保證真正意義上的不“發粘”;
3、所有部件可在不打開液體腔的情況上進行更換;
4、鋁質部件經陽G氧化處理并附環氧涂層;
5、換向閥無需潤滑;
6、一種換向閥適合多種規格的泵;
7、氣路暢通，從½“到3“泵的氣路部分絕無障礙，保證換靈活;
8、與其它的雙隔膜泵相比，活部件非常少;
9、不需灌引水，Z大自吸達4.5米，揚程達到70米，出口壓力≥7bar;
10、通過性能好，允許通過Z大顆粒直徑2.5毫米。抽送泥漿、雜質時，對泵磨損甚微;
11、揚程、流量可通過氣閥開度實現無G調節;
12、無旋轉部件，無軸封，隔膜將抽送的介質與泵的運動部件完全隔開，不會向外泄漏。且抽送有毒、易發揮或腐蝕性介質時，不會造成環境污染和危害人身安全;
13、不必用電、在易燃、易爆場所使用安全可靠;
14、使用方便、工作可靠、開停只需簡單地打開和關閉氣源閥門。即使無介質運行或突然停機也不會損壞。具有自我保護性能，一旦超負荷，泵會自動停機，當負荷恢復正常后，又能自動啟動;
15、本泵無須用油潤滑，即使空轉，對泵也無任何影響;
16、結構簡單、易損件少，安裝、維修方便，泵輸送的介質不會接觸到配氣閥，連桿等運動部件，不像其他泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降;
17、可輸送較粘的液體(粘度在1萬厘泊以下)，詳細可咨詢客服。

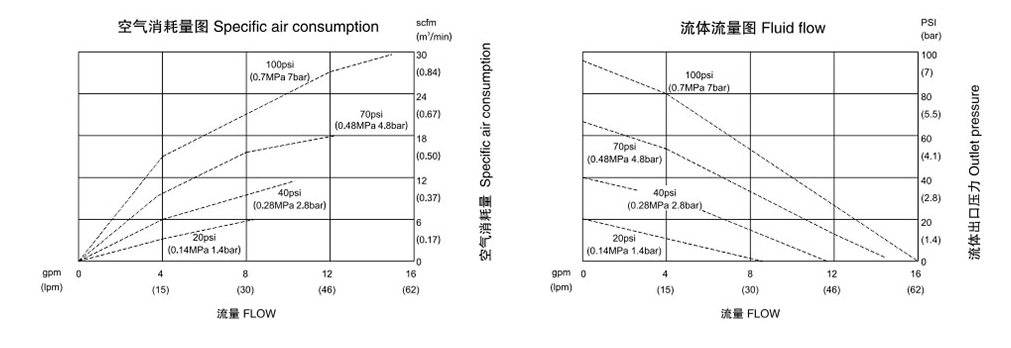

| Z大工作壓力Max.working pressure | 100psi (0.7MPa,7bar) |
| Z大流量Max.flow rate | 15gpm (57lpm,3.4m3/h） |
| Z大虹吸高度Max.suction height | 干抽Dry tap 4.5m |
| 濕抽Wet extraction 7.5m | |
| Z大輸送固體顆粒Max.permiffed grain | 2.5 mm |
| 空氣進口尺寸Air inlet size | 1/4 in |
| 液體進出口尺寸Fluid inlet/outlet size | 1/2 in |
氣動隔膜泵安裝使用注意事項
1.在易燃易爆場所工作時，隔膜泵必須完全接地以消除靜電。
2.泵必須安裝在牢固的底座上，不可懸空，不可不固定。
3.進料口不要安裝閥門，如必須安裝，使用時請務必先完全打開閥門，再啟動泵，關閉時先關閉氣閥，等泵停止工作后再關閉閥門。(閥門關閉時啟動泵會產生高強度負壓，拉裂膜片?，F(xiàn)場使用時超過50%的膜片是因?yàn)檫M(jìn)料口閥門關閉而損壞。)
4.安裝時，進、出料口管路管徑不要小于泵進、出料口口徑，如輸送高粘度流體時，管路管徑最好大于泵口徑，以利于流通。(進料口管路管徑變小會導致負壓損壞膜片，出料口管路管徑變小會降低流量。)
5.管路與接頭必須保證密封，否則會降低隔膜泵的自吸能力。
6.進料口管路越短吸力越大，盡量減少彎頭數量。吸料口建議做斜口，避免觸底吸真空，造成膜片損壞。
7.物料中的顆粒大小必須要小于該泵所能通過的最大顆粒直徑，如果物料中有過大顆粒，請?jiān)诒盟颓邦A(yù)先過濾。(過大顆粒會堵塞泵腔，使泵無法正常工作。)
8.隔膜泵啟動時請給與2公斤以上壓力，最佳工作狀態保持在5-7公斤氣壓，關閉時請迅速關閉氣閥，不要緩慢關閉。(過于緩慢開啟或關閉氣閥會導致氣閥室內大小滑塊在中間位置停止，無法換位。)
9.輸送粘稠、易凝結物料時，使用完需及時清洗。隔膜泵長時間不用時請清洗后儲存于干燥、干凈的場所。
氣動隔膜泵QBK-15鑄鐵泵具體配置是根據用戶實際需求來確定的，所以同一型號的氣動隔膜泵存在配置不同的情況。同一型號的氣動隔膜泵因配置不同，價格上也有所不同。
如需了解氣動隔膜泵QBK-15鑄鐵泵價格，請撥打上海沈泉客服電話：400-6656-887，在確定氣動隔膜泵型號和具體配置后，沈泉會為您提供相應的隔膜泵產品報價明細。
